ORGANISMO NACIONAL DE NORMALIZACION DEL CENTRO DE NORMALIZACION Y CERTIFICACIÓN DE PRODUCTOS AC
NORMA MEXICANA
NMX-E-257-CNCP-2010


A continuación encontrará un extracto de la norma NMX-E-257-CNCP-2010 que hace referencia a los pozos de visita y registros sanitarios

INDUSTRIA DEL PLÁSTICO - POZOS DE VISTA PREFABRICADOS Y CÁMARAS DE INSPECCIÓN DE POLIETILENO UTILIZADOS EN INSTALACIONES SUBTERRANEAS PARA ÁREAS DE TRAFICO - ESPECIFICACIONES Y MÉTODOS DE ENSAYO

1. OBJETIVO Y CAMPO DE APLICACIÓN

Esta norma mexicana se aplica a los pozos de visita y cámaras de inspección instalada a una profundidad máxima de 6,000 mm a nivel de arrastre del comportamiento principal. Esta norma especifica las definiciones y los requisitos para las cámaras de inspección y los pozos enterrados de polietileno (PE) previstos para ser utilizados para los pozos de visita cilindricos y las camaras de inspección utilizados en instalaciones subterraneas para áreas de trafico.

Esta norma es aplicable a los pozos y/o cámaras donde el fabricante ha indicado claramente en la documentación, como deben ser ensamblados los componentes para construir completamente el pozo o cámara de inspección.

Las cámaras de inspección reguladas por esta norma son las siguientes:

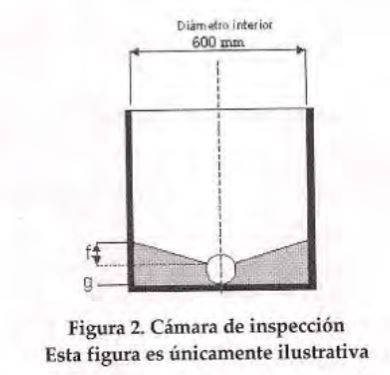

- Cámara de inspección que permite el acceso a los sistemas de alcantarillado sanitario y drenaje pluvial por medio del equipo de inspección y limpieza.

-Pozo de visita que permite el acceso de personal a los sistemas de alcantarillado sanitario y drenaje pluvial


El pozo de visita y/o cámara de inspección se puede fabricar por varios métodos, por ejemplo:

- moldeo por inyección

- moldeo rotacional (rotomoldeo)

- moldeo a baja presión


Las uniones pueden ser hechas por ejemplo:

- unión con anillo elastomérico

- unión por termofusión de PVC sin plastificante o PE

- unión por soldadura

- unión mecánica

3.11  POZO

Elemento que permite el acceso y saneamiento utilizado para conectar instalaciones de evacuación y saneamiento y/o cambiar la dirección del flujo, diámetro de la tubería y la pendiente, que termina a nivel del suelo.


3.12 POZO O CÁMARA DE INSPECCIÓN ENSAMBLADA

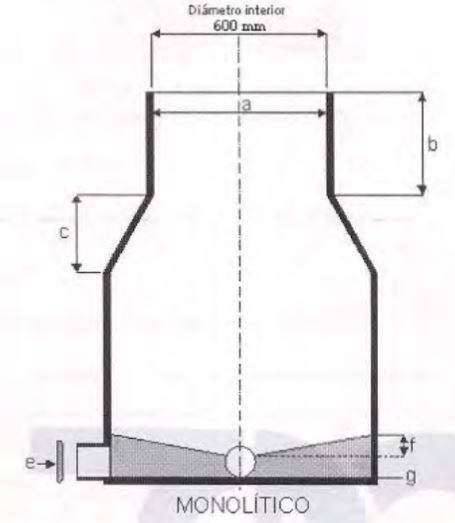

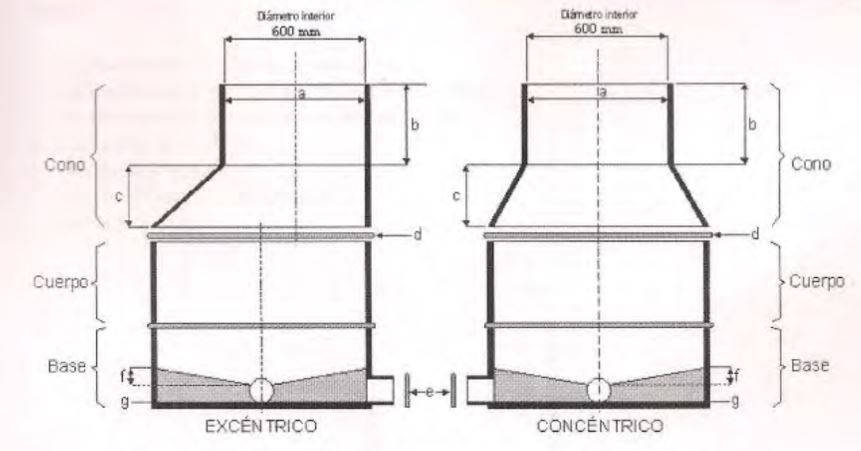

Elementos que en su conjunto forman un pozo de visita o cámara de inspección. Donde (a) es el diámetro interior de la boca de acceso; (b) es la altura exterior del tubo de acceso (chimenea); (c) es la altura exterior del cono de transfererencia; (d) anillos del pozo de visita; (e) anillo de la tubería; (f) altura del banco (media caña); (g) nivel de arrastre.
